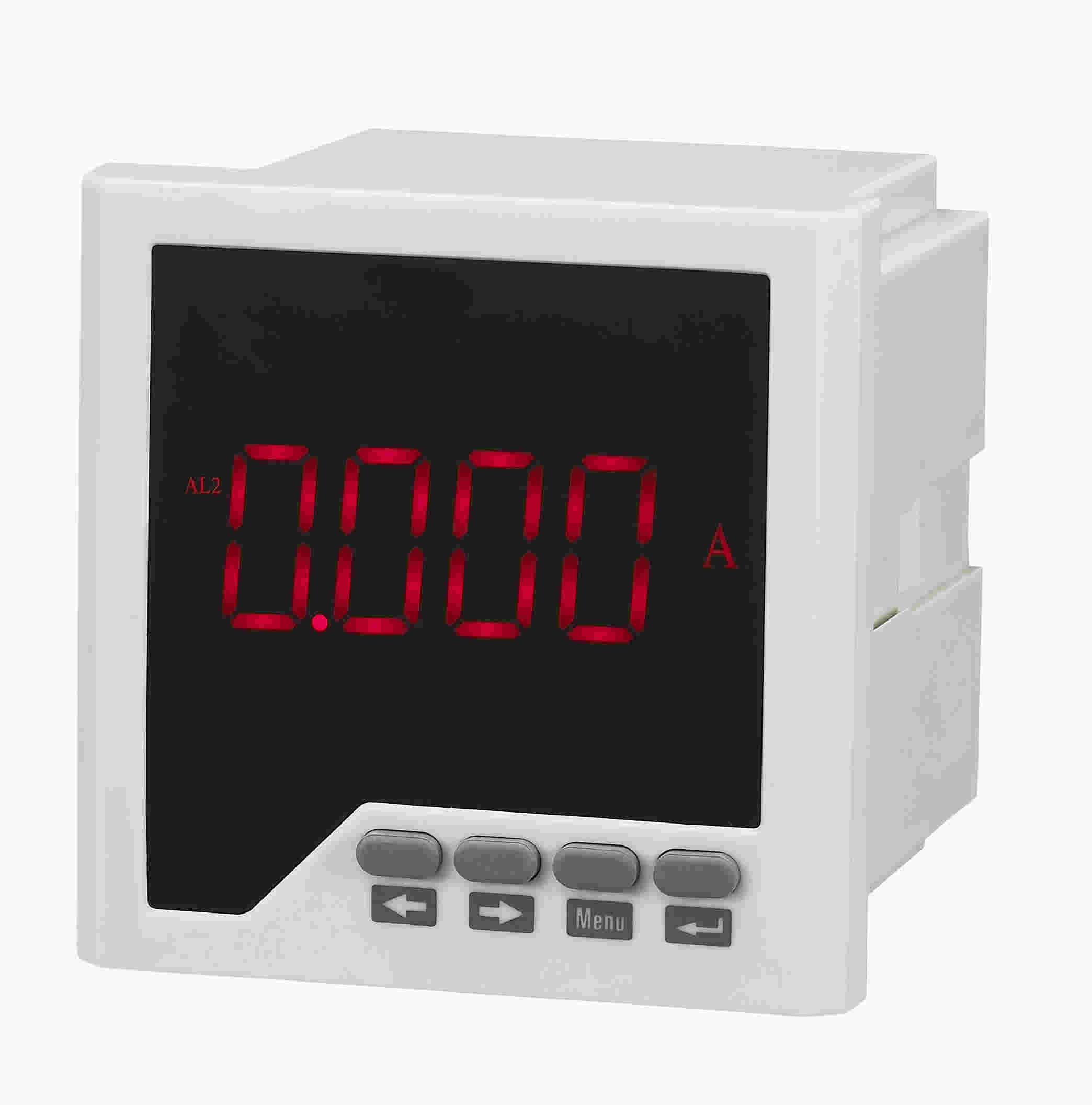

數顯單相電流表
服務承諾 / Service commitment
產品終身維護
技術服務-售后無憂
終身保修
售出不是終止，服務才是開始
電力儀表，一種具有可編程測量、顯示、RS485數字通訊和電能脈沖輸出的多功能智能電力儀表，能夠完成三相電參量測量(三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等)、諧波測量、電網質量分析(電壓波峰系數，電流K系數，電話波形因子，電壓電流不平衡度，電壓電流序量等)、四象限電能計量、復費率電能計量、最大需量記錄、SOE事件記錄、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度0.5級，實現LCD現場顯示和遠程RS-485數字接口通訊，采用標準MODBUS-RTU通訊協議。
網絡多功能電力儀表具備多種擴展功能供選配：4路模擬量變送輸出、4路繼電器輸出(可作為本地電參量報警或遠程遙控輸出)、4路開關量輸入。
參數 | 性能 | ||
輸入測量 | 接線 | 三相四線/三相三線 | |
電壓 | 量程 | AC400V/100V | |
過載 | 持續:1.2倍，瞬時:2倍/1S | ||
功耗 | ＜0.3VA | ||
阻抗 | ＞1.8MΩ | ||
精度 | RSM測量，精度0.2級，0.5級，1.0級 | ||
電流 | 量程 | AC5A/1A | |
過載 | 持續:1.2倍，瞬時:10倍/5S | ||
功耗 | ＜0.4VA | ||
阻抗 | ＜15mΩ | ||
精度 | RSM測量，精度0.2級，0.5級，1.0級 | ||
頻率 | 45-65HZ，精度±0.02HZ | ||
功率 | 有功功率0.5級、1.0級 無功功率2.0級、功率因數0.5級 | ||
電能 | 本月、上月、上上月復費率電能(選配)；有功電能0.5級、1.0級 無功電能2.0級 | ||
諧波(選配) | 電壓及電流2~31次諧波，精度1% | ||
SOE事件記錄 | 保存最近的64條SOE事件記錄 | ||
需量 | 記錄最大有功功率，無功功率，視在功率需量及發生時間 | ||
輸出模塊 | 電能脈沖輸出 | 無源光耦集電極開路輸出，脈沖常數3600 | |
通訊 | RS485通訊接口， MODBUS-RTU協議，通訊波特率1200~9600 | ||
開關量輸出(選配) | 4路繼電器輸出，觸點容量AC250V/3A，DC30V/3A | ||
開關量輸入(選配) | 4路無源干節點輸入 | ||
變送輸出(選配) | 4路(DC0~20mA、DC4~20mA、DC0~5V等)變送輸出，精度0.5級 | ||
輔助電源 | AC/DC85-265V、AC220V(默認)、AC380V±5%，＜5VA | ||
顯示 | FSTN LCD顯示 | ||
環境 | 工作溫度:-10-55℃，儲存溫度:-20-85℃ | ||
安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞2KV | ||
外型代號 | 外型尺寸 (mm) | 開孔尺寸 (mm) | 最小安裝距離 | 深度 (mm) | |
水平 | 垂直 | ||||
120 | 120×120 | 111×111 | 120 | 120 | 80 |
96 | 96×96 | 91×91 | 96 | 96 | 80 |
80 | 80×80 | 76×76 | 80 | 80 | 80 |
72 | 72×72 | 67×67 | 72 | 72 | 80 |
